Das PERGOLUX-Kristallglasdach muss gemäß den Anweisungen in dieser Anleitung installiert werden.
Dazu gehören auch die Toleranzen und Befestigungselemente, die Teil des Produktpakets sind.
Eine ausreichende Befestigung an Wand und Boden ist zwingend erforderlich, um sicherzustellen, dass das Produkt externen Kräften wie Schneelast und Windlast standhält. Die Verantwortung für eine ausreichende Befestigung an Außenflächen liegt beim Installateur und nicht bei PERGOLUX.
Defekte, Schäden oder Funktionsstörungen, die durch Abweichungen von dieser Anleitung verursacht werden, fallen nicht unter die Garantie.
Montieren Sie das Produkt nicht, wenn Sie gebrochene oder fehlende Teile finden. Sollte dies der Fall sein, kontaktieren Sie uns sofort unter kundeservice@pergolux.no.
HINWEIS: Schneiden Sie gegebenenfalls das überschüssige Gummi ab.
Wenn das Produkt auf einer Betonoberfläche befestigt wird, wird empfohlen, 10-mm-Spreizdübel für Beton zu verwenden, um das Produkt an der Wand und am Boden zu befestigen. Wenn die Oberfläche ein Holzboden ist, wird empfohlen, 8x120 Schrauben zu verwenden. Befestigungsmittel zur Befestigung des Produkts am Boden und an der Wand sind nicht in der Produktverpackung enthalten. Silikon-Strukturkleber ist nicht in der Produktverpackung enthalten.
Bei der Montage des hinteren Trägers [A7] ist es wichtig, die Position korrekt zu messen. Seien Sie sich bewusst, dass die korrekten und exakten Maße besonders entscheidend sind, wenn Sie später das PERGOLUX Crystal Triangle Glassystem in Ihr PERGOLUX Crystal Glass Roof einbauen. Vergewissern Sie sich, dass die Stangen auf gleicher Höhe mit dem Boden unter dem hinteren Träger [A7] installiert werden. Achten Sie auch darauf, dass die Wand senkrecht ist.
Bereiten Sie den vorderen Pfosten [A3] für die spätere Montage vor. Beachten Sie, dass die Pfostenträger [A13] eine rechte und eine linke Konfiguration haben.
A.Bohren Sie mit einem Ø6mmBohrer durch das Mastprofil vor, bevor Sie die Schrauben anbringen.
B. Setzen Sie die Pfostenträger [A13] in die vorderen Pfosten [A3] ein.
C. Befestigen Sie die Pfostensockel [A13] mit den Schrauben 5,5x25 mm [A23] an den vorderen Pfosten [A3].
Bereiten Sie den vorderen Träger [A5] für den späteren Einbau vor.
Beachten Sie, dass es eine rechte und eine linke Konfiguration des vorderen Pfostens [A3] geben wird. Vergewissern Sie sich, dass die Pfosten in einem 90-Grad-Winkel zum hinteren Balken stehen. Siehe Zeichnung:
Befestigen Sie den Pfosten an der auf der Zeichnung gezeigten Stelle mit 10 Stück Befestigungselementen, die für den Boden am Aufstellungsort geeignet sind, am Boden. Die Befestigungsmittel für die Bodenbefestigung sind nicht im Lieferumfang enthalten.
Beachten Sie, dass der vordere Träger [A5] eine Vorder- und eine Rückseite hat. Siehe Detailzeichnung:
Vorbohren von Löchern in Stangen mit einem Ø6mmBohrer.
Der vordere Balken [A5] kann nun angehoben und in Position gebracht werden. Befestigen Sie den vorderen Träger [A5] am vorderen Pfosten [A3] mit den Schrauben 5,5x25 mm [A23], 4 Stück auf jeder Seite, 8 insgesamt.
Verwenden Sie bei der Montage des Dachträgers - Ende L&R [A8] eine Wasserwaage, um sicherzustellen, dass der vordere Pfosten [A3] in einer perfekten vertikalen Position steht. Der Dachträger - Ende L&R [A8] hat eine linke und eine rechte Konfiguration. Das Ende des Dachträgers - Ende L&R [A8], das in Richtung des hinteren Trägers [A7] geht, hat einen Einschnitt an der untersten Seite des Profils, siehe Detail:
Schauen Sie sich die Detailzeichnungen genau an und vergewissern Sie sich, dass die Glasträgerprofile [A12] in der richtigen Weise montiert werden, wie der Dachträger - Mitte [A9] und die Glasträgerprofile [A12] installiert werden.
1. Bringen Sie zunächst eines der Glasträgerprofile [A12] am hinteren Träger [A7] und eines am vorderen Träger [A5] an. Verwenden Sie einen Gummihammer, um die Profile einzurasten. Schieben Sie das Glasträgerprofil [A12] so weit, bis es am linken Ende [A8] am Dachträger anliegt.

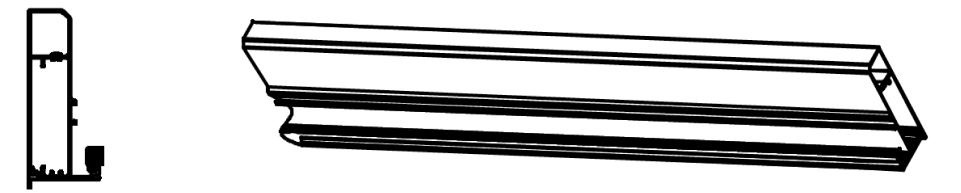

2. Heben Sie einen Dachträger - Mitte [A9] an und lassen Sie ihn auf dem hinteren Träger [A7] und dem vorderen Träger [A5] aufliegen. Der Träger sollte ganz nach links in das Glasträgerprofil [A12] gehalten werden, so dass das Glasträgerprofil [A12] den Abstand zwischen linkem Dachträger - Ende [A8] und Dachträger - Mitte [A9] bestimmt.
3. Befestigen Sie den mittleren Dachträger [A9] am hinteren Träger [A7] und vorderen Träger [A5] mit 4 Stück 4,8x25 mm Schrauben [A25].
4. Wiederholen Sie den Vorgang (A bis C), bis alle Dachträger-Mittelteile [A9] und Glasträgerprofile [A12] montiert sind.
Hinweis: Es kann notwendig sein, die Länge des letzten Raumprofils zu kürzen (einige Millimeter).
1. Haken Sie die Dachrinne [A6] am vorderen Träger [A5] ein und lassen Sie die Enden der Dachrinne [A6] und des vorderen Trägers [A5] bündig abschließen, bevor Sie fortfahren.
2. Bringen Sie die Rinnendichtung [A15] wie in der Detailzeichnung gezeigt an.
1. Montieren Sie das Entwässerungselement [A22] in die vorgebohrten Löcher an beiden Enden der Rinne [A6].
2. Verbinden Sie das PVC-Fallrohr [A20] mit dem Entwässerungselement [A22] im Inneren des vorderen Pfostens [A3]. Schließen Sie den PVC-Rohrbogen [A21] an der untersten Seite des PVC-Fallrohrs [A20] an.
3. Bringen Sie die vorderen Pfostenabdeckungen [A4] an.
Es wird empfohlen, zum Anheben von Glas Saugnäpfe zu verwenden.
Heben Sie das Dachglas [A1] vorsichtig in den Glasdachrahmen ein.
Es sei darauf hingewiesen, dass der Rinnendeckel-L&R [A16], der Trägerdeckel-End-L&R
von [A17] und Short back beam cover-L&R [A19] hat eine linke und eine rechte Konfiguration.
Die Schraube 4,8x25 mm (pulverbeschichtet) [A26] hat eine beschichtete Oberfläche.
1. Befestigen Sie die Balkenabdeckung Mitte [A18], die Balkenabdeckung Ende-L&R [A17], die Rinnenabdeckung-L&R [A16] und die kurze Balkenabdeckung hinten-L&R [A19] mit der 4,8x25 mm Schraube (pulverbeschichtet) [A26].
2. Vergewissern Sie sich, dass die Dachgläser [A1] nun in Richtung Trägerabdeckung Mitte [A18] und Trägerabdeckung Ende-L&R [A17] aufliegen und dass die Glasscheiben auf jeder Seite den gleichen Abstand zwischen den Kanten der Glasenden der Dachträger haben.
Sie können das Glasdach nun gefahrlos betreten, allerdings ohne Schuhe. Achten Sie darauf, dass Sie bei der Montage der Teile keine Kratzer auf dem Glas hinterlassen.
1. Montieren Sie die Verglasungsleisten [A10], insgesamt 10 Stück.
2. Montieren Sie das Glasleistengummi [A14]. Siehe Detailzeichnung und vergewissern Sie sich, dass Sie das Gummi korrekt mit der Außenseite des Gummis nach außen verlegen.
Setzen Sie die Nutabdeckung [A11] in die Nut unterhalb des vorderen Trägers [A5] ein.
1. Schneiden Sie das in Schritt 1 demontierte Gummi des Rahmens Rückbalken [A7] in Stücke, die zwischen die Dachbalken passen. Jedes Stück hat eine Länge von 754 mm. Die Gummiform sollte gut in die Dachbalken passen und eine Aussparung für die Verglasungsleisten [A10] haben.
2. Tragen Sie Silikon-Strukturkleber um die Dachbalken und den hinteren Balken [A7] sowie zwischen dem Gummi und den Dachbalken und den Glasleisten [A10] auf (siehe Abbildung).
Der Silikon-Strukturkleber ist nicht in der Produktverpackung enthalten.
Konstruktionskleber zwischen der Wand und dem hinteren Balken [A7] auftragen.
Als zusätzliche Sicherheitsvorkehrung sollten alle Hohlprofile, bei denen die Gefahr besteht, dass sie mit Wasser gefüllt werden, entleert werden. Wenn sich Wasser in den Profilen sammelt, besteht die Gefahr, dass die Profile bei kalten Temperaturen durch Frostsprengung beschädigt werden.
Bohren Sie 5 mm Abflusslöcher in die Balkenabdeckung Mitte [A18], die Balkenabdeckung Ende-L&R [A17], die Rinnenabdeckung-L&R [A16] und die kurze Balkenabdeckung hinten-L&R [A19]. Siehe Detailzeichnung für die genaue Position.
