Das PERGOLUX-Kristallglasdach LED und das PERGOLUX-Kristallglasdach mit Dreiecksglas-System LED müssen gemäß den Anweisungen in dieser Anleitung installiert werden. Dazu gehören auch die Toleranzen und Befestigungsmittel, die Teil des Produktpakets sind.
Für Defekte, Schäden oder Funktionsstörungen, die durch Abweichungen von dieser Anleitung verursacht werden, wird keine Garantie übernommen.
Montieren Sie das Produkt nicht, wenn Sie gebrochene oder fehlende Teile finden. Sollte dies der Fall sein, kontaktieren Sie uns sofort unter kundeservice@pergolux.no.
Wenn das PERGOLUX Crystal LED Set[H5] oder [J3] auf einem PERGOLUX Crystal Glasdach installiert ist, müssen die Abdeckungen der hinteren Balken entfernt werden. Auf jeder Seite des hinteren Balkens befindet sich eine Abdeckung, insgesamt also 2.
Im Lichtprofil für den hinteren Balken [H1] oder [J1] befinden sich 4 vorgestanzte Aussparungen. Hier werden die Kabel für die LED-Strahler zum Lichtprofil für die Dachbalken [H2] oder [J2] geführt. Es handelt sich nicht um ein vorgebohrtes Loch für das Stromkabel, das das LED-System versorgt. Wählen Sie die Position für diese Bohrung, die für den Einbauort am besten geeignet ist.
Bohren Sie ein Ø10 mm Loch in das gewünschte Ende des Lichtprofils für den hinteren Träger [H1] oder [J1]. Verwenden Sie eine Schneidzange, um das Loch U-förmig zu erweitern.
Beachten Sie, dass die Profile scharfe Kanten haben können, die die Kabel beschädigen können. Brechen Sie bei Bedarf die scharfen Kanten an den Stellen, an denen sich die Kabel berühren, mit einer Metallfeile.
A. Stecken Sie das Netzteil und die Kabel (außer 8 Scheinwerfer) wie auf dem Bild gezeigt in das Lichtprofil für den hinteren Strahl [H1] oder [J1]. Das Stromkabel sollte aus der U-förmigen Aussparung in Schritt 2 herauskommen, und 2 Lichtkabel sollten aus jeder der 4 vorgestanzten Aussparungen herauskommen.
B. Montieren Sie das Lichtprofil für den hinteren Balken [H1] oder [J1] in den hinteren Balken des PERGOLUX-Kristallglasdachs oder PERGOLUX-Kristallglasdachs mit Dreiecksglas-System, indem Sie die Profile zusammenrasten.
Aus jeder der 4 Aussparungen im Lichtprofil für den hinteren Träger [H1] oder [J1] sollten nun 2 Kabel herausgeführt werden. Die Aussparungen sollten sich nun an jedem der Dachbalken befinden.
Das Lichtprofil für Dachbalken [H2] oder [J2] hat eine höhere Seite, die in Richtung des Lichtprofils für den hinteren Balken [H1] oder [J1] geht, und eine niedrigere Seite, die in Richtung des vorderen Balkens geht.
A. Fädeln Sie 1 der 2 Drähte, die aus jeder Aussparung kommen, durch jedes der 2 vorgebohrten Löcher für den LED-Strahler im Lichtprofil für Dachbalken [H2] oder [J2], und lassen Sie den Draht durch das Loch herunterhängen.
B. Heben Sie das Profil nach oben in die Position unter jedem Dachbalken, und lassen Sie die Profile zusammenschnappen.

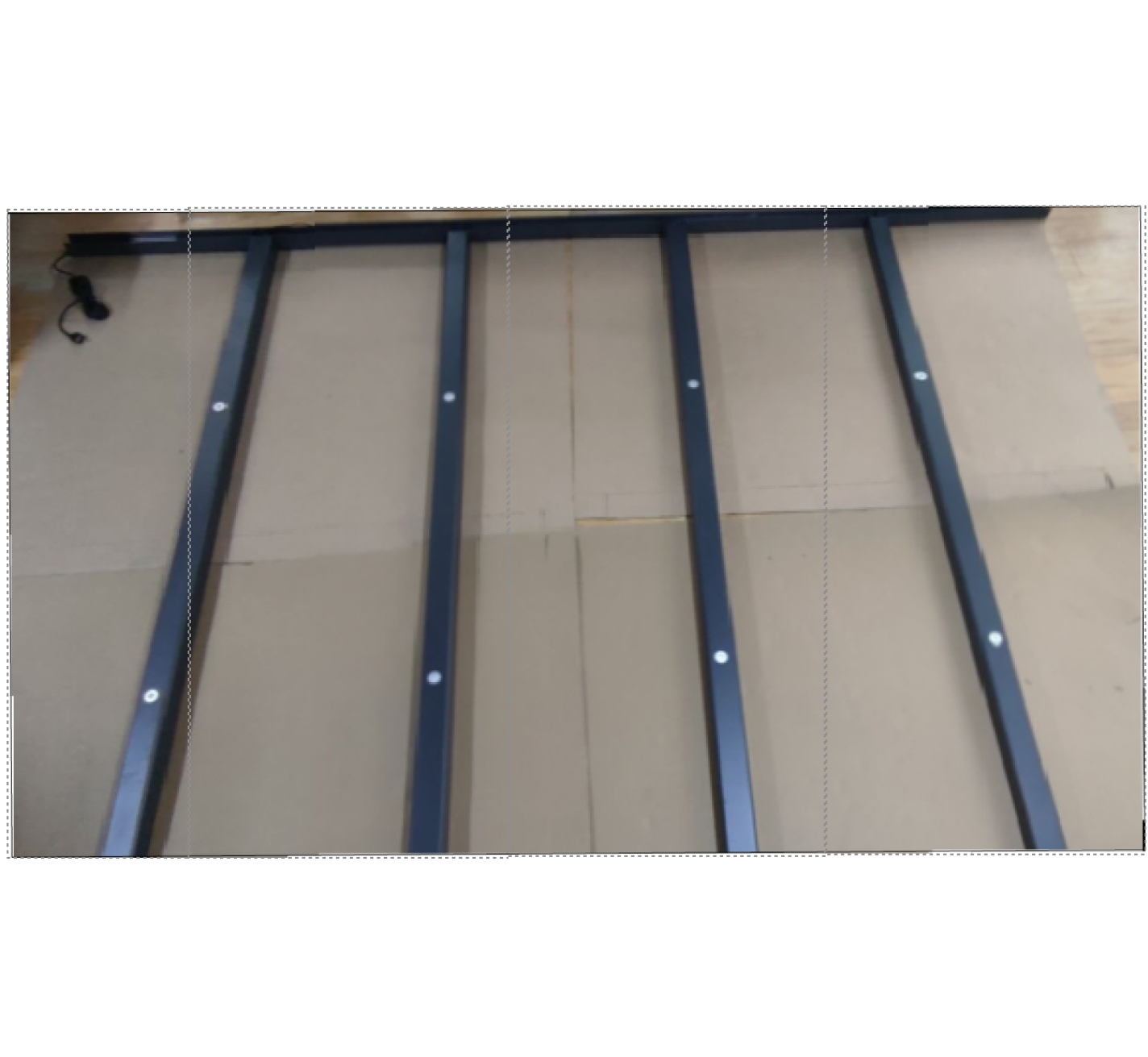

An den 8 Löchern im Lichtprofil für Dachbalken [H2] oder [J2] sollten nun 8 Kabel hängen.
A. Verbinden Sie zuerst die Kabel, die durch die vorgebohrten Löcher für die Strahler kommen, mit den Strahlerkabeln.
B. Biegen Sie die blauen Bügel des Scheinwerfers nach oben und fädeln Sie zuerst das Kabel und dann den Scheinwerfer mit den nach oben gebogenen Bügeln in das Loch. Lassen Sie die Bügel in der Öffnung los und der Scheinwerfer rastet ein.
C. Wiederholen Sie den Vorgang von A) und B) mit allen 8 Scheinwerfern.
Wenn das PERGOLUX Crystal LED Set auf einem PERGOLUX Crystal Glasdach installiert wird, muss die lange Abdeckung für den hinteren Balken - L& R[H3] mit einer 4,8x25mm Schraube[H4] installiert werden. Es gibt eine Abdeckung auf jeder Seite des hinteren Balkens, 2 insgesamt.
Das System ist nun vollständig installiert und kann an die externe Stromversorgung angeschlossen werden. Verwenden Sie die Fernbedienung, um die Beleuchtung ein- und auszuschalten sowie die Helligkeit zu dimmen. Für die Fernbedienung gibt es eine separate Bedienungsanleitung, die in der Produktverpackung enthalten ist.
