Herzlichen Glückwunsch und vielen Dank, dass Sie sich für unsere PERGOLUX-Pergola entschieden haben.
Bevor Sie mit der Montage der Pergola beginnen, überprüfen Sie anhand der Produktliste, ob die einzelnen Pakete vollständig sind. Bitte beachten Sie, dass einige Schrauben bereits vormontiert sind. Sollte die Verpackung oder die Pergola sichtbare Schäden aufweisen, machen Sie ein Foto davon und kontaktieren Sie uns umgehend unter kundenservice@pergolux.de oder über den Chat auf unserer Website.
Wir hoffen, dass Sie mit dem Bestellvorgang, der Lieferung, der Montageanleitung und dem Produkt selbst zufrieden sind. Wir wollen unseren Service und unser Produkt ständig verbessern und freuen uns über Ihr Feedback!
Viel Erfolg beim Zusammenbau des Produkts!
Befestigen Sie die Platten ②x4 an der Unterseite der Säulen mit Schrauben ①x16 mit einem Akkuschrauber oder einem Inbusschlüssel.
Setzen Sie die Säulen (D1) und (D2) ab (achten Sie darauf, dass Sie die Säulen nicht zerkratzen).

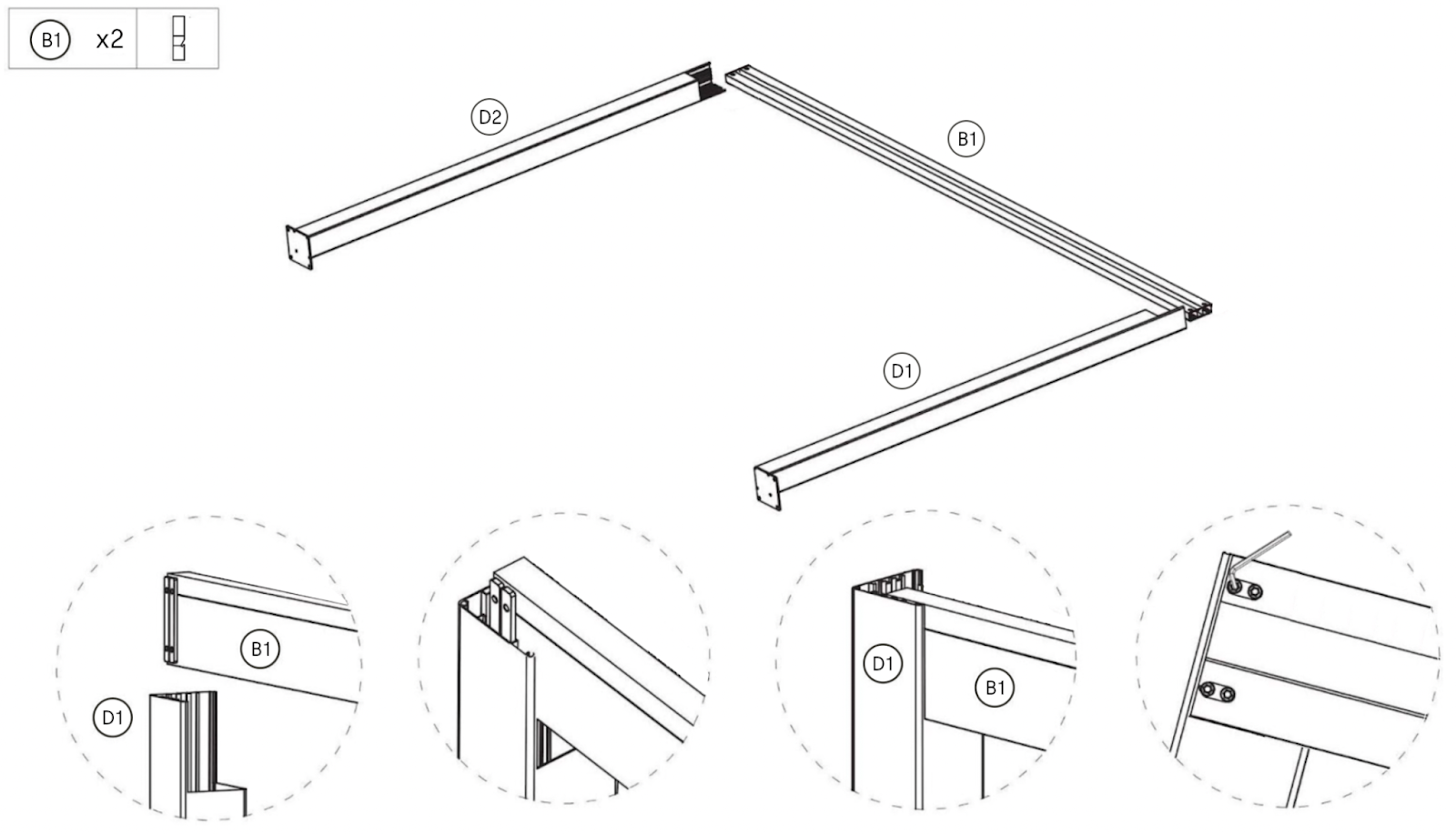

Befestigen Sie den Träger (B1) fest an den Säulen. Die Schiene auf der Rückseite des Trägers ist vollständig montiert, aber es wird empfohlen, die Schrauben, die die Schiene halten, weiter zu lockern, um die Säule (B1) in die Säulen (D2) und (D1) zu drücken. Warten Sie mit dem Festziehen der Schrauben, bis Sie alle Balken angebracht haben.
Verfahren Sie genauso mit dem zweiten Strahl (B1).

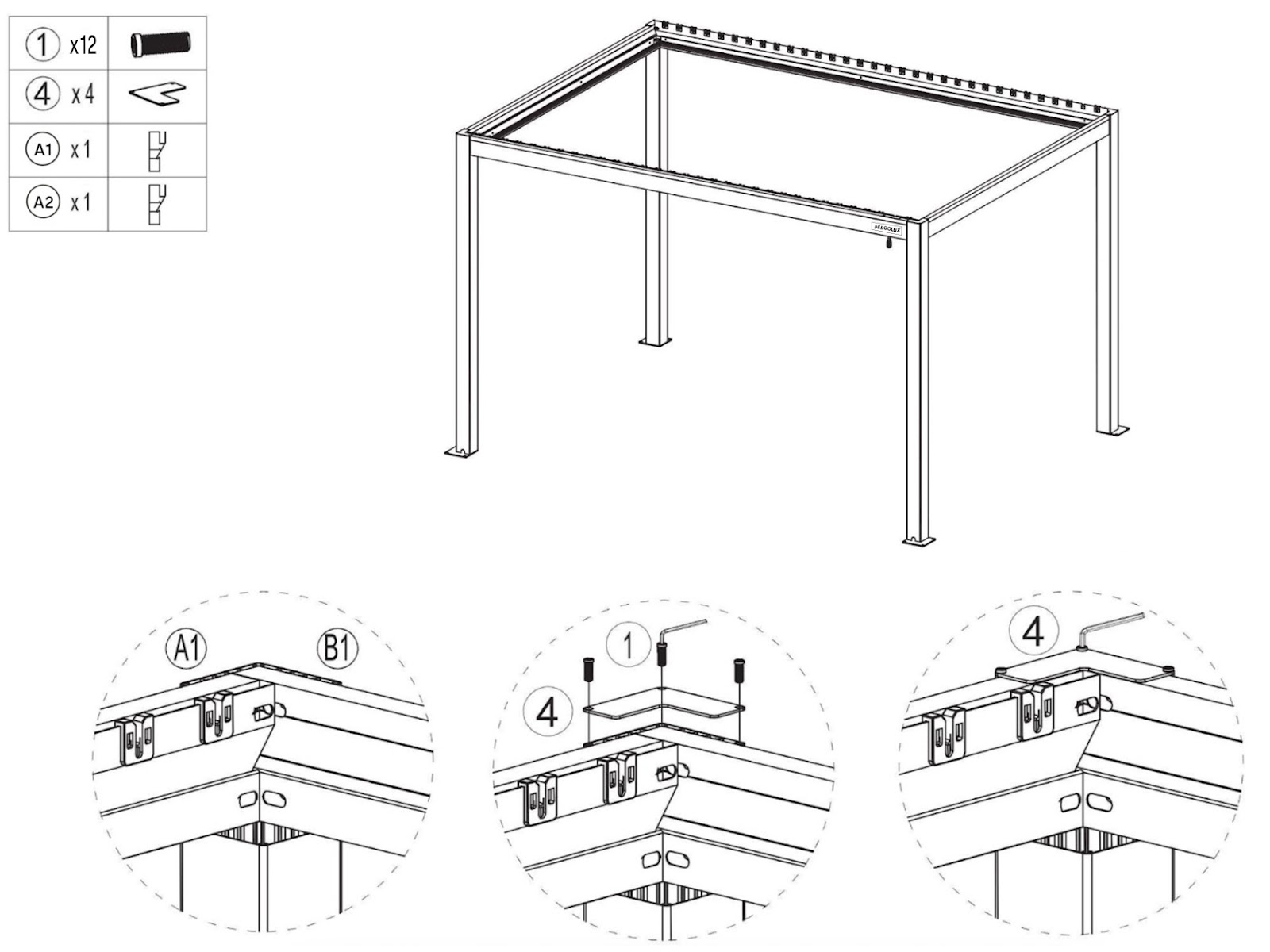

Montieren Sie die restlichen Balken und Säulen in systematischer Reihenfolge. Befestigen Sie die oberen Platten ④ in allen Ecken mit den Schrauben ①, aber warten Sie mit dem Festziehen, bis die Balken, Säulen und Dachrinnen (Schritt 4) montiert sind.
Schieben Sie je 2 Stück der Halterungen ⑪ in die unteren Schlitze der Rinnen (E1)x2 und (F1)x2 zur Montage weiterer Produkte.
Wenn Sie die Halterungen in die gewünschte Position geschoben haben, können Sie die schwarzen Zierstreifen Ⓚ abschneiden und zwischen die Halterungen einfügen, um einen schöneren Abschluss zu erzielen.
Die weißen Zierstreifen Ⓛ müssen jeweils in den oberen Schlitz der Rinnen eingesetzt werden. Wenn Sie Ihre Pergola mit LED-Beleuchtung bestellt haben oder später nachrüsten wollen, muss die LED-Leiste hinter den weißen Zierstreifen eingeschoben werden.
Nun können Sie die Dachrinnen (E1) und (F1) wie unten gezeigt an den Balken aufhängen. Beginnen Sie mit der Montage der Dachrinnen (E1), bevor Sie die Dachrinnen (F1) montieren. Passen Sie sie dann so an, dass sie so gut wie möglich in jede der Ecken passen, bevor Sie sie mit Schrauben ⑫ festschrauben.
Zum Schluss muss das Band (10) in 4 gleiche Stücke geschnitten und in die Fugen jeder Ecke geklebt werden, um eventuelle Lücken abzudichten.
Ziehen Sie die oberen Platten ➂, die Sie in Schritt 3 installiert haben, mit den Schrauben ① fest.
Setzen Sie die Leitschaufel Ⓗx1 in der zweiten Reihe wie unten gezeigt ein. Wenden Sie ruhig etwas Kraft an, um sie einzuführen.
Bringen Sie dann die anderen Latten Ⓖ der Reihe nach an.
Befestigen Sie die Latten und die Führungsschiene Ⓙ mit Schrauben ④, Unterlegscheiben ⑤ und Muttern ⑥ wie unten gezeigt.
Ziehen Sie die Schrauben mit einem Sechskantschlüssel fest.
Überprüfen Sie den Abstand zwischen allen Säulen und befestigen Sie dann die Pergola auf dem Sockel. Geeignete Befestigungsmittel erhalten Sie bei einem Baustoffhändler in Ihrer Nähe. Achten Sie darauf, dass Sie nicht durch Membranen usw. schrauben.
Montieren Sie die Sturmsicherungsplatten ⑧ und ⑨ mit den entsprechenden Schrauben an den Trägern.
