Herzlichen Glückwunsch und vielen Dank, dass Sie sich für unsere PERGOLUX-Pergola entschieden haben.
Bevor Sie mit der Montage der Pergola beginnen, überprüfen Sie anhand der Produktliste, ob die einzelnen Pakete vollständig sind. Bitte beachten Sie, dass einige Schrauben bereits
vormontiert sind. Sollte die Verpackung oder die Pergola sichtbare Schäden aufweisen, machen Sie ein Foto davon und kontaktieren Sie uns umgehend unter customerservice@pergolux.com oder über den Chat auf unserer Website.
Wir hoffen, dass Sie mit dem Bestellvorgang, der Lieferung, der Montageanleitung und dem Produkt selbst zufrieden sind. Wir wollen unseren Service und unser Produkt ständig verbessern und freuen uns über Ihr Feedback!
Viel Erfolg beim Zusammenbau des Produkts!
Montieren Sie die Grundplatten ②x1 und ③x2 mit den Schrauben ①x12 mit einer Bohrmaschine oder einem Inbusschlüssel an der Unterseite der Säule.
Legen Sie die Säulen D1, D3 und D2 hin und setzen Sie die Träger C2 und C1 ein. Beachten Sie, dass die Schrauben, die für die Befestigung des Trägers verwendet werden sollen, bereits mit den Säulen verschraubt sind. Diese müssen daher vor der Montage gelockert werden.
Ziehen Sie die Schrauben erst nach der Montage der Dachrinnen (Schritt 9) fest.
Befestigen Sie die Halterungen ⑨ 235cm vom Boden bis zur Unterkante der Halterungen. Der Abstand zwischen den Halterungen muss 112 cm betragen.
Befestigen Sie die Halterungen ⑨ mit ⑩.
Hängen Sie die Wandbalken B1 und B2 in die Halterungen ein und stecken Sie 12 in die Balken.
Stecken Sie den Träger A2 in den Pfeiler D1 und verbinden Sie ihn mit dem Wandträger B2 mit der Halterung ⑪.
Ziehen Sie die Schrauben ⑲ an.
Setzen Sie die Träger A1 und C1 in die Säule ein und ziehen Sie die Schrauben ④ an.
Setzen Sie den Träger C1 in den Pfeiler D3 ein. Verbinden Sie den Rest der montierten Struktur mit dem Wandträger A1.
Ziehen Sie die Schrauben nicht vollständig an, bevor die Dachrinnen montiert sind (Schritt 9).
Montieren Sie den mittleren Träger mit den Schrauben ⑲.
Stecken Sie ⑰x2 in die Rinnen E1, E2, F1, F2, F3, F4 für die Installation von Heizungen. Hängen Sie die Rinnen wie unten abgebildet an die Balken.
Schrauben Sie sie mit ⑱ Schrauben zusammen.
Befestigen Sie die Endabdeckungen mit Schrauben ⑬.

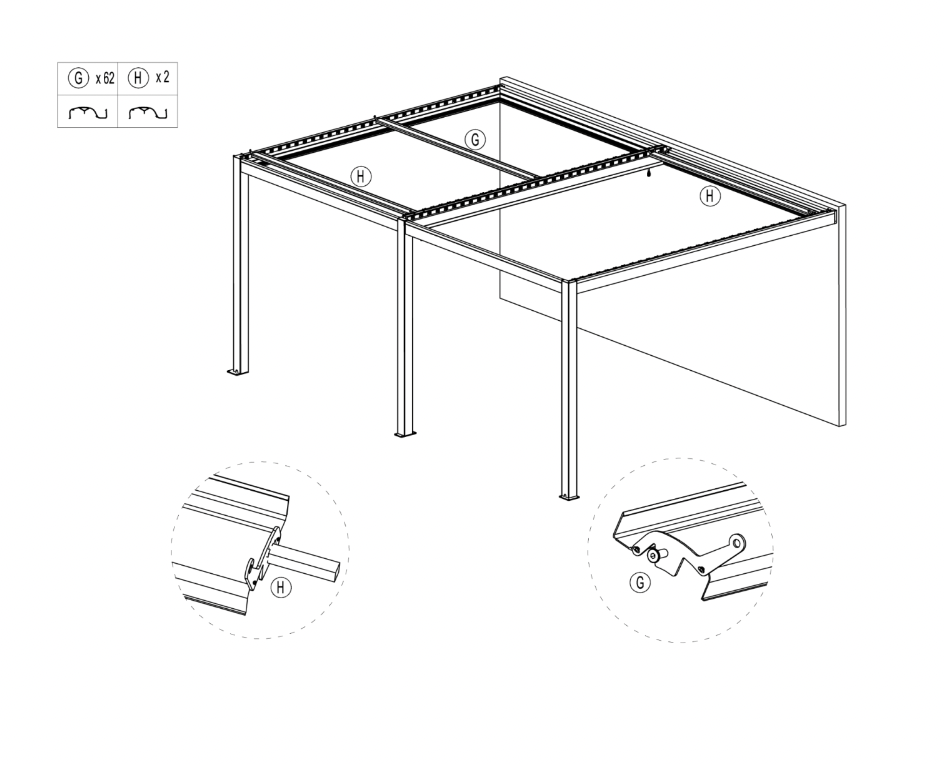

Setzen Sie die Lenkleisten 2xⒽ in der zweiten Reihe wie unten gezeigt ein.
Fahren Sie mit dem Anbringen der anderen Lamellen fort Ⓖ.
Verbinden Sie die Latten und die Lenkschienen Ⓙ mit ⑤, ⑥, ➆ wie unten gezeigt. Ziehen Sie die Schrauben mit einem Inbusschlüssel fest.
(Hinweis: Ziehen Sie die Schrauben von den mittleren Trägern aus an, dann jeweils auf beiden Seiten)
Jetzt können Sie die Pergola auf dem Boden befestigen. Geeignete Befestigungsmittel erhalten Sie im Baustoffhandel. Achten Sie darauf, dass Sie nicht durch Membranen usw. schrauben.
Montieren Sie die Windschutzplatten ⑭ ⑮ mit Schrauben wie unten abgebildet an den Trägern:
