Bevor Sie beginnen

Haftungsausschluss

Herzlichen Glückwunsch und vielen Dank, dass Sie sich für die Investition in eine PERGOLUX Pergola entschieden haben. Schicken Sie uns gerne ein Bild und eine Rückmeldung, wenn die Pergola aufgebaut ist. Weitere Informationen dazu finden Sie unter www.pergolux.uk/campaigns. Wir werden in Zukunft weitere Produkte auf den Markt bringen, die mit Ihrer PERGOLUX Pergola kompatibel sein werden - folgen Sie uns auf den sozialen Medien, um auf dem Laufenden zu bleiben. Damit Sie lange Freude an diesem Produkt haben und zu Ihrer eigenen Sicherheit und der anderer Personen, beachten Sie bitte die Montageanleitung.

Bevor Sie mit der Montage und Benutzung der Pergola beginnen, empfehlen wir Ihnen, sich mit dem Produkt vertraut zu machen. Vergewissern Sie sich, dass alle in der Anleitung aufgeführten Teile geliefert wurden und intakt sind. Wenn Sie feststellen, dass Teile fehlen oder beschädigt sind, bauen Sie die Pergola nicht auf, sondern kontaktieren Sie uns sofort. Wenn Sie Hilfe bei der Installation benötigen, können Sie uns per Chat, Telefon oder E-Mail auf unserer Website www.pergolux.uk kontaktieren.

Wir wünschen Ihnen viel Erfolg beim Zusammenbau.

Liste der Werkzeuge

Teile

Teil
Beschreibung
Anzahl.
PS01
Pilar mit Kabel
1
PS02
Pilar
3
PS03
Grundplatte
4
PS04
Schrauben M8x30
4
PS05
Schrauben 4,2x30
24
PS06
Schrauben M6x16
24
PS07
Frontbalken - Mit Kabel für Motor
1
PS08
Hinterer Balken
1
PS09
Schrauben 4,2x16
47
PS10
Linker Balken - mit Anschlüssen und Motorsteuerung
1
PS11
Rechter Strahl
1
PS12
Pfostenabdeckung
4
PS13
Wasserauslasseinheit
4
PS14
Wasserablauf Aluminium
4
PS15
Dachrinne
4
PS16
Dachrinnenklammer
4
PS17
Abdeckung des Hilfsrahmens
1
PS18
Klinge Kunststoffbodenabdeckung
14
PS19
Schrauben der Verbindungsstange
14
PS20
Kleine Schrauben der Verbindungsstange
2
PS21
Motor
1
P22
Motor Basis
1
P23
Kleiner Anschluss Platte
1
P24
Motoranschlussteile
1
PS25
Aluminium-Winkelplatte
1
PS26
M5x16 Flachkopfschraube und Mutter
2
PS27
10x35 Flachkopf mit Stiftloch und Splint
1
PS28
M6x16-Schrauben
2
PS29
M6x30-Schrauben
2
PS30
M6x16 Flachkopfschraube und Mutter
4
PS31
Jalousie mit Motoranschluss
2
P232
Jalousie mit LED-Licht
4
PS33
Jalousie
8
PS34
Leichter Draht
1
PS35
Stromkabel
1
PS36
Fernsteuerung für Motor und Lichtschalter
1
PS37
Fernbedienung zum Dimmen des Lichts
1
Jetzt anfangen

Teile in diesem Schritt

Del
Bilde
Beskrivelse
Ant.
Keine Artikel gefunden.

Beschreibung

Stellen Sie die Pfeiler so ein, dass der Abstand zwischen den Pfeilern in Länge, Breite und Diagonale übereinstimmt. Befolgen Sie die nachstehende Tabelle.

Teile in diesem Schritt

Del
Bilde
Beskrivelse
Ant.
Keine Artikel gefunden.

Beschreibung

Schritt 6.1: Dichten Sie das obere Ende des Mastprofils ab, wie in der Abbildung unten gezeigt, und installieren Sie die Wasserauslassplatte 13.

Schritt 6.2: Versiegeln Sie die Ecke wie in der Abbildung unten gezeigt.

Schritt 6.3: Installieren Sie den Wasserauslass 14 mit den zugehörigen Schrauben 9

Schritt 6.4: Dichten Sie den Bereich um den Wasserauslass ab, wie in der Abbildung unten dargestellt.

Schritt 6.5: Versiegeln Sie wie in der Abbildung unten gezeigt.

Teile in diesem Schritt

Del
Bilde
Beskrivelse
Ant.
Keine Artikel gefunden.

Beschreibung

Unterscheiden Sie zwischen den folgenden Lamellen:

2x Lamellen zum Anschluss an den Motor (31)
8x Lamellen ohne LED (32)
4x Lamellen mit LED (33)

Teile in diesem Schritt

Del
Bilde
Beskrivelse
Ant.
Keine Artikel gefunden.

Beschreibung

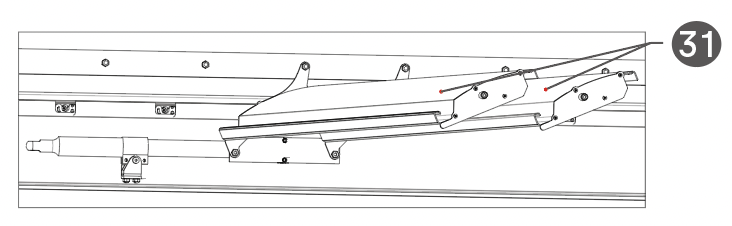

Montieren Sie die Lamellen 31 wie in der nachstehenden Tabelle gezeigt und bringen Sie die anderen Lamellen erst an, wenn der Motor 21 (Schritt 11) installiert ist.

Teile in diesem Schritt

Del
Bilde
Beskrivelse
Ant.
Keine Artikel gefunden.

Beschreibung

Schritt 11.1: Befestigen Sie den Aluminiumwinkel und die Motorhalterung.

Befestigen Sie den Aluminiumwinkel 25 mit den Schrauben 28. Montieren Sie die Halterung für den Motor 22 mit den Schrauben 30.


11.2: Befestigen Sie die kleine Verbindungsstange 23 mit Schraube und Mutter 26 am Motoranschlussteil 24, und befestigen Sie die kleine Verbindungsstange 23 mit Schraube und Mutter 20 an den Lamellen 31.

11.3: Schließen Sie den Motor an den Motorsockel an.

Verbinden Sie den Motor mit dem Motoranschlussteil mit der Flachkopfschraube.
